高性能硬質ウレタンフォーム断熱材複合パネルアキレス準不燃QDパネル

アキレス準不燃QDパネル

長期にわたり安定した断熱性能を発揮する高性能硬質ウレタンフォーム断熱材「キューワンボード」と石膏ボードとの複合パネルです。このパネルを用いて鉄骨造外壁部の防火構造認定を取得、多様な鋼板外装材の選択が可能であり、準耐火建築物(ロ準耐2号)にも対応しています。

用　　途: 鉄骨造の外壁、内装下地仕上げ

対応⼯法: ビス留め工法等

特長

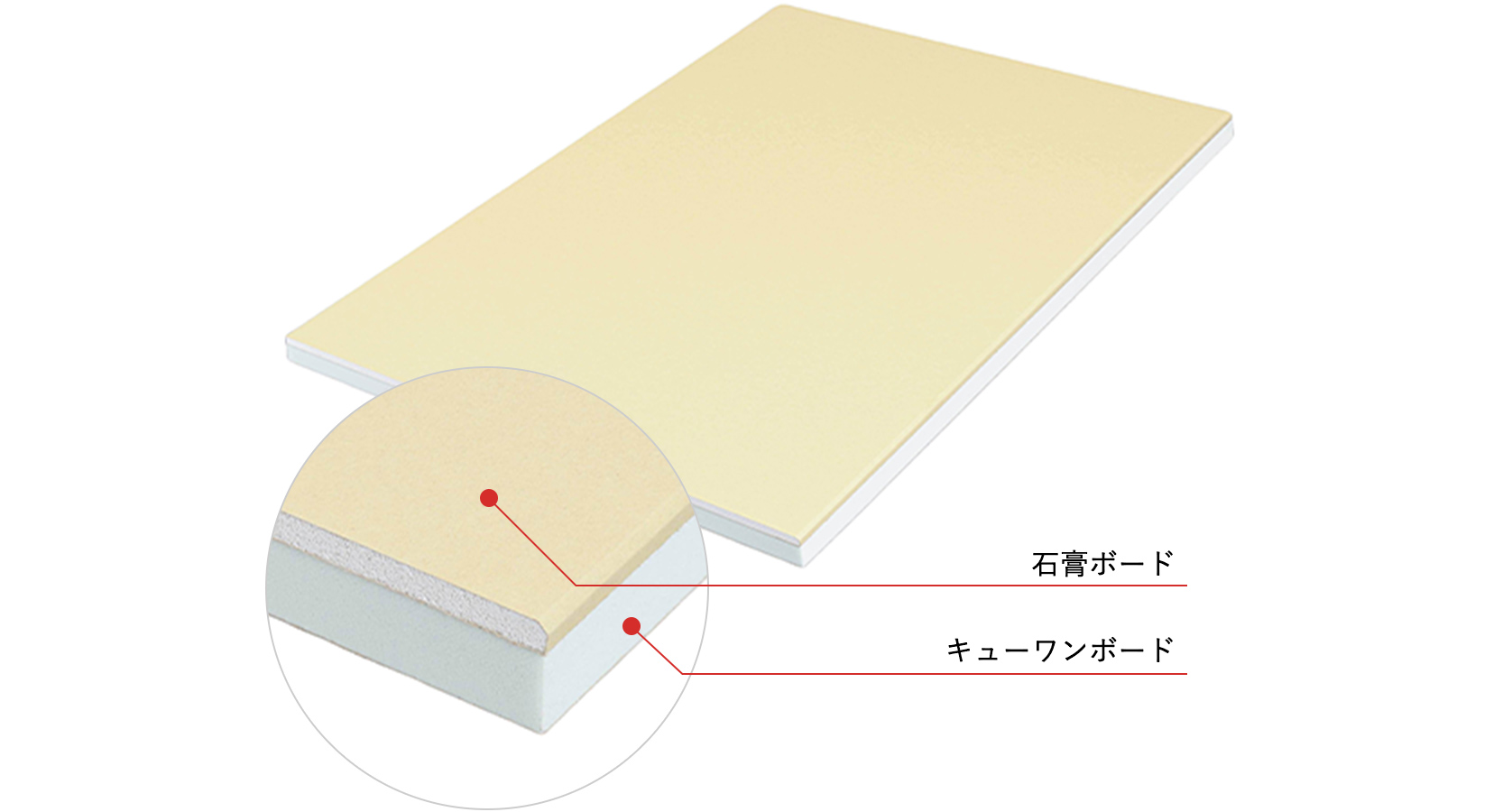

トップクラスの断熱性能(熱伝導率0.021W/(m・K))を誇る高性能硬質ウレタンフォーム断熱材「キューワンボード」と石膏ボートの貼り合わせ加工品です。
断熱複合パネル単体として、国土交通省の準不燃材料認定(QM-1103)を取得しています。
このパネルを用いて、鉄骨造の外壁部で外張り断熱(工法名：QDパネル鉄骨外張り断熱システム)に対応した防火構造認定(PC030NE-3906)を取得しています。
上述の準不燃材料認定と防火構造認定で、鉄骨造の準耐火建築物の外壁部(ロ準耐2号)に対応。

製品規格

品番	厚さ[mm]			幅×⻑さ [mm]	熱抵抗^*1 [m²・K/W]	熱貫流率^*2 [W/(m²・K)]	重量^*3 [kg/m²]
品番	石膏ボード	キューワンボード	総厚	幅×⻑さ [mm]	熱抵抗^*1 [m²・K/W]	熱貫流率^*2 [W/(m²・K)]	重量^*3 [kg/m²]
QD-25	9.5	25	34.5	910×1,820	1.1	0.88	7.9
QD-30		30	39.5		1.3	0.73	8.0
QD-36		36	45.5		1.6	0.60	8.2
QD-50		50	59.5		2.3	0.43	8.7

※原則、すべて受注生産品ですので、納期は別途ご確認ください。また、上記以外の規格をご要望の際は、事前にお問い合せください。
※貼り合わせ製品のため、幅や長さ方向に石膏ボードとキューワンボードの貼りずれが数ミリ程度生じている可能性がございます。予めご了承ください。
※石膏ボードは普通石膏ボード(GB-R)、形状がベベルとなります。

*1 熱抵抗値は、キューワンボードのみとなります。
*2 熱貫流率は、石膏ボードとキューワンボードの複合となります。石膏ボードの熱伝導率は0.22W/(m・K)で試算しています。
*3 重量は目安です。

防火構造認定番号と概要

構造	外装材	上張材	下張材	胴縁材	認定番号
軽量鉄骨下地外壁	鋼板外装材(縦張)ビス留め	アキレス準不燃QDパネル	石膏ボード	一般構造用軽量形鋼一般構造用角形鋼管	PC030NE-3906

※各仕様の詳細は、ご採用前に防火構造認定書や施工のポイントを必ずご確認ください。

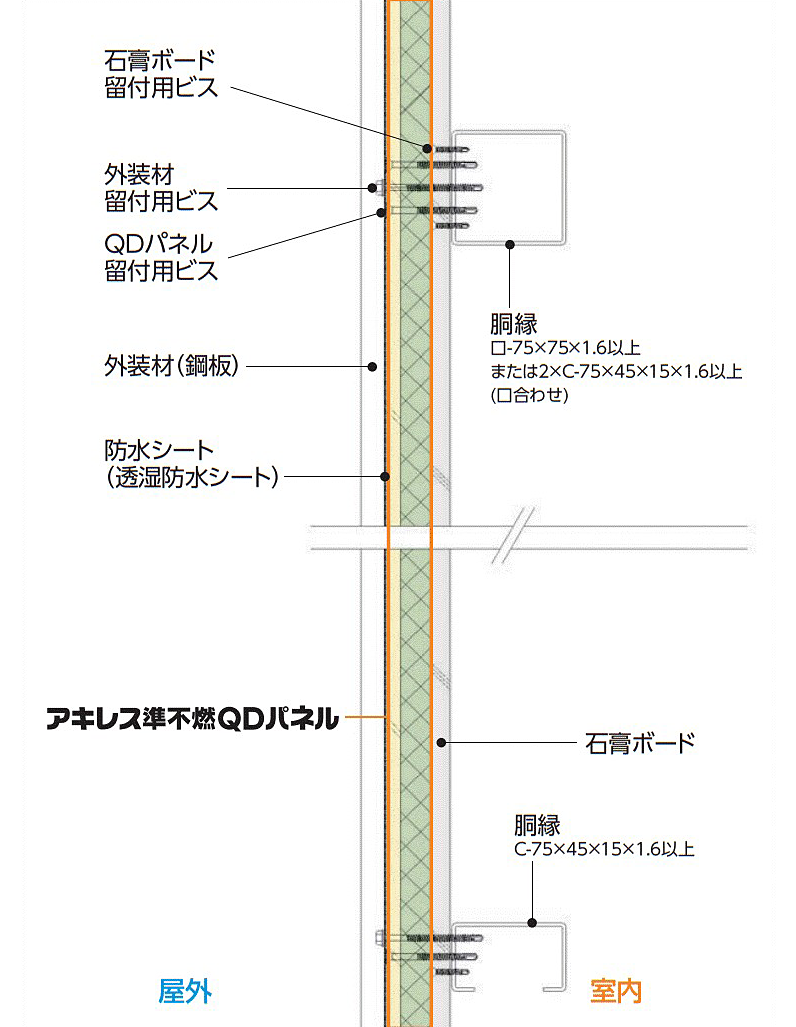

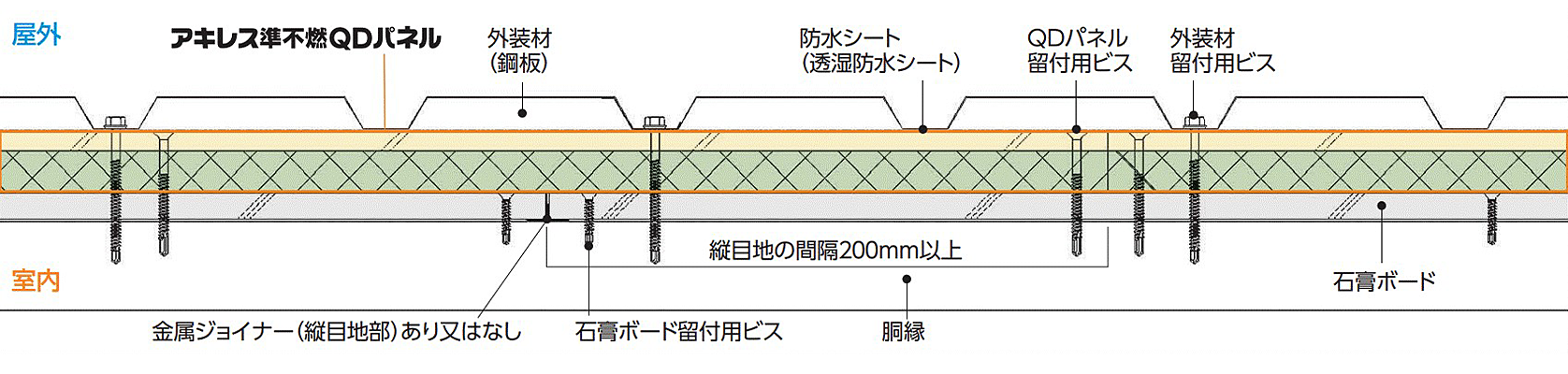

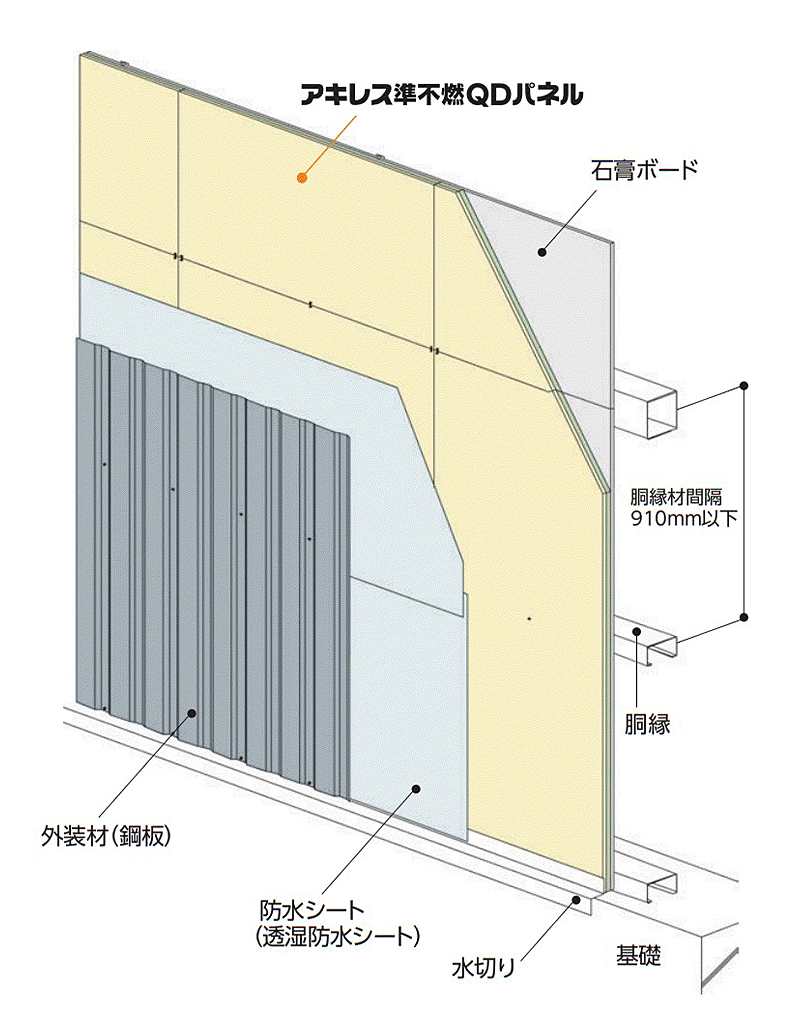

防火構造認定の納まり図

※防火構造認定の一例となります。
※ご採用前に、防火構造認定書や施工のポイントを必ずご確認ください。

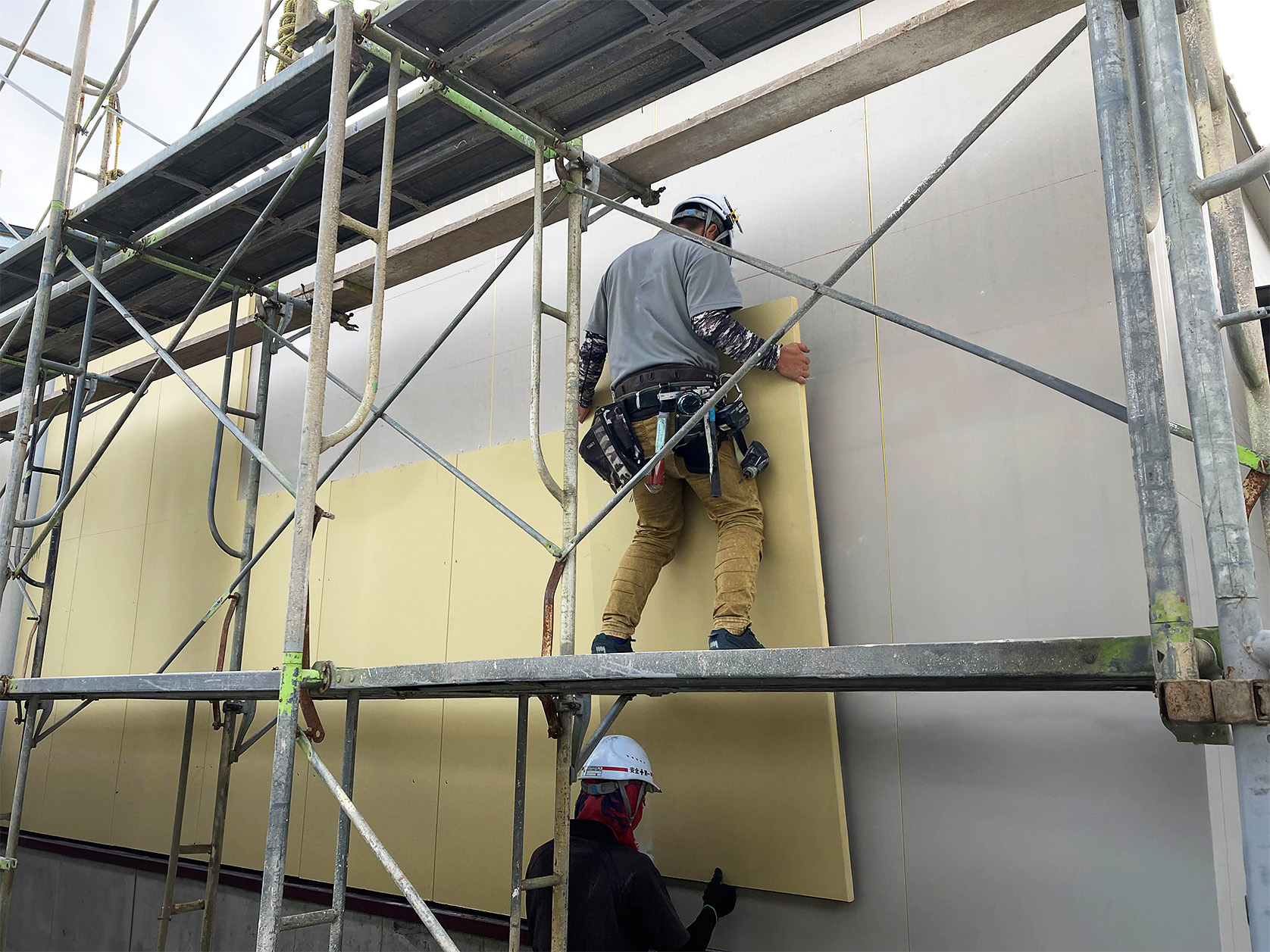

施工例

施工例

ご採用いただく上での注意事項

ご採用前に、防火構造認定書や施工のポイントを必ずご確認ください。
各認定書をご希望の場合は、お手数ですが、資料請求フォームなどにて別途当社までお問合せください。
